STEP - 1 렌더링 흐름 분석#

해당 게임의 경우 OpenGL 이라는 라이브러리를 사용하고 있었습니다.

OpenGL에서 깊이 버퍼 처리를 위해 glDepthFunc() 라는 함수를 호출하게 되는데,
이 함수는 각 오브젝트의 깊이값을 비교해 화면에 그릴지 말지 결정하게 됩니다.

glDepthFunc() 의 핵심적인 인자는 아래와 같습니다.

핵심 인자를 알았으니 직접 패치 해보도록 하겠습니다.

STEP - 2 glDpethFunc() 인자 패치#

glDepthFunc() 함수를 호출하는 주소를 역으로 추적했고,

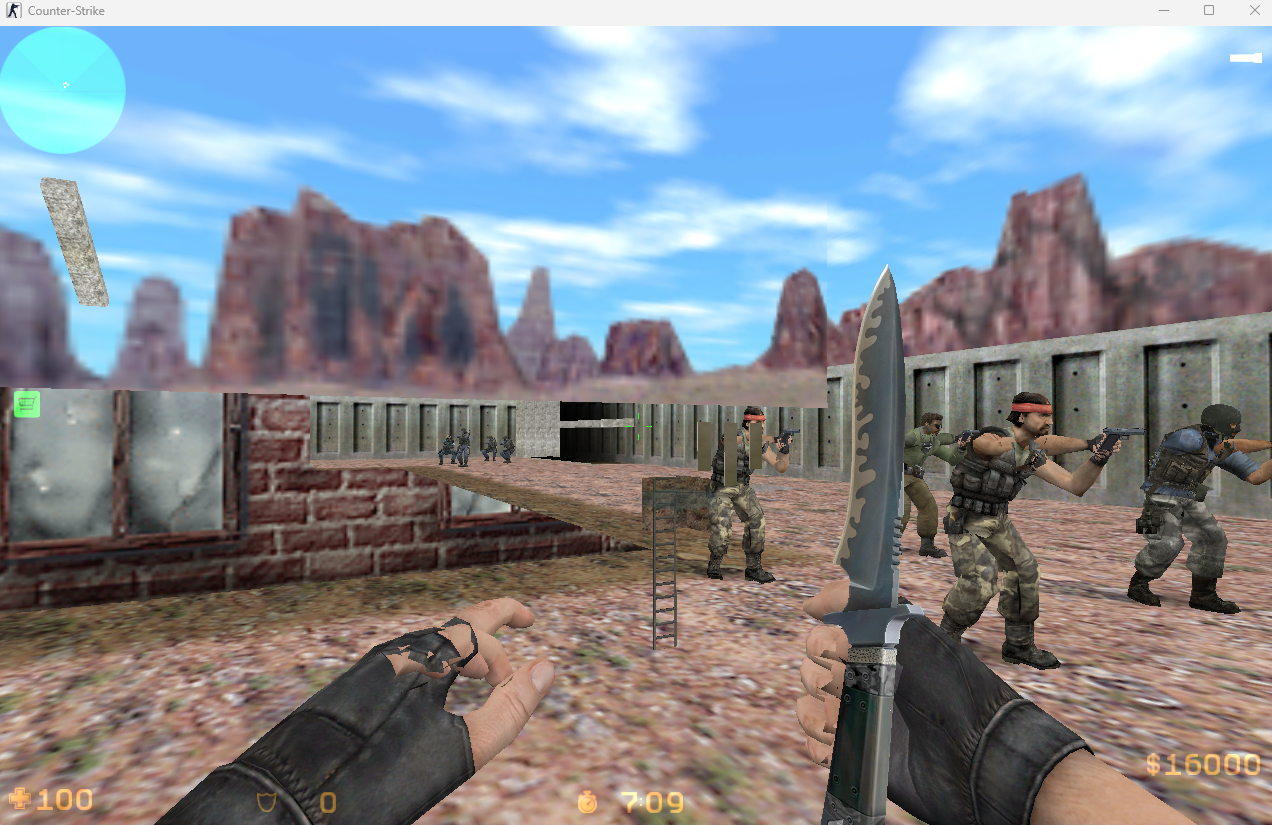

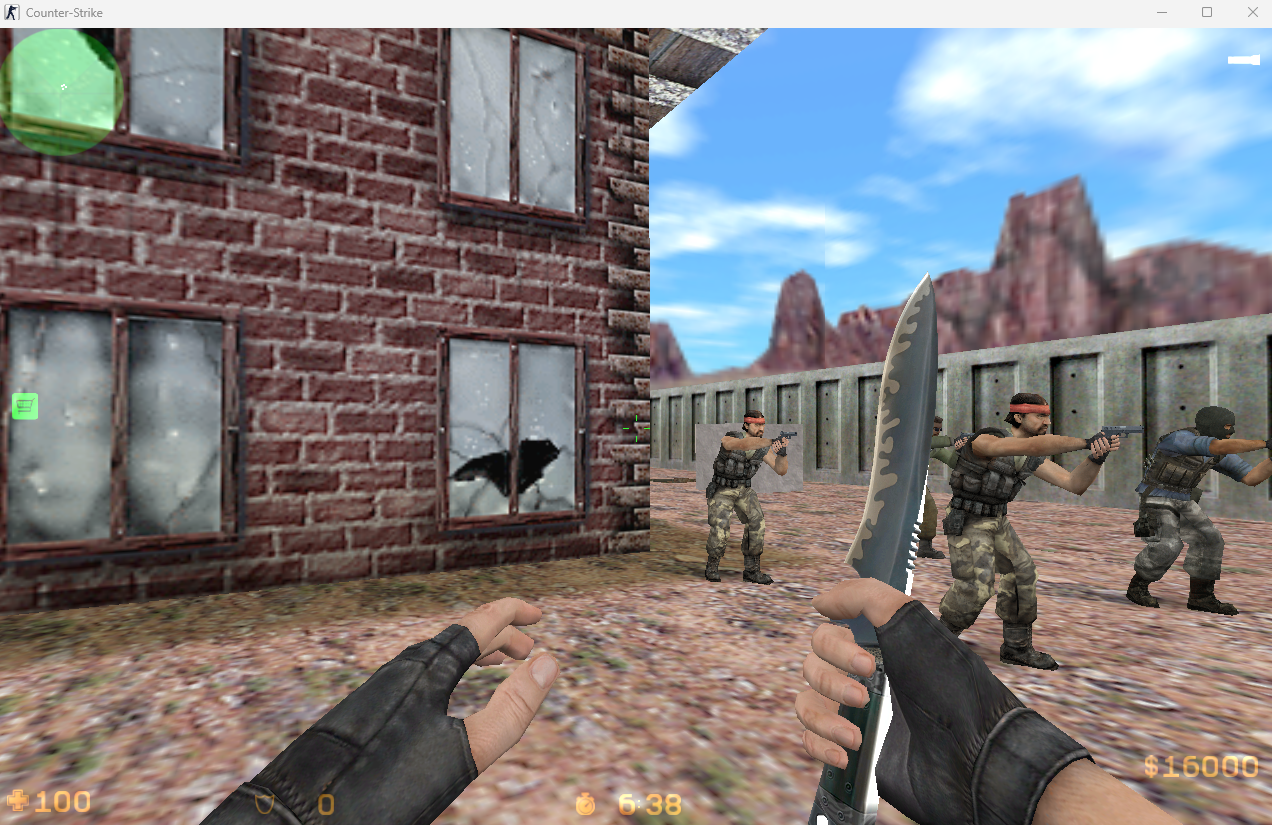

기존에 사용하던 GL_LEQUAL을 GL_ALWAYS 로 패치해보았습니다.

해당 방식으로 패치를 하게되면, 모든사물이 뒤섞이게 되어버립니다.
그렇다면 원하는 오브젝트만 선택적으로 보이게 할수는 없을까 라는 생각이 들게 됩니다.

일반적으로 glDrawElements()나 glDrawArrays()와 같은 Draw Call 함수를 후킹하여 구현합니다.

glDrawElements()의 경우 렌더링되는 인덱스 개수를 나타내는 count 인자를 제공하기 때문에
이를 이용하여 특정 오브젝트만 필터링 하는 방식이 널리 사용이 되었지만
분석 대상 게임에서는 glDrawElements() 및 glDrawArrays() 호출이 되지 않았습니다.

STEP - 3 렌더링 함수 추적#

해당 게임은 Draw Call 기반 렌더링이 아닌 구형 OpenGL의 Immediate Mode 방식을 사용하고 있었습니다.

일반적으로는 glDrawElements() 와 같은 함수를 기준으로 렌더링 대상을 분석하지만
해당 게임에서는 해당 함수의 호출을 확인할 수 없었습니다.

따라서 실제 정점이 전달되는 위치를 추적하는 방향으로 분석을 진행하였습니다.

glVertex3f() 와 glVertex3fv() 는 정점 좌표를 OpenGL 파이프라인에 전달하는 함수이며
호출 지점을 역추적한 결과 다음과 같은 렌더링 흐름을 확인할 수 있었습니다.

1
FF 15 3820BC1F        - call dword ptr [hw.dll+A92038] ; { ->OPENGL32.glBegin }
2
FF 15 9820BC1F        - call dword ptr [hw.dll+A92098] ; { ->OPENGL32.glTexCoord2f }
3
FF 15 9017BC1F        - call dword ptr [hw.dll+A91790] ; { ->OPENGL32.glColor4f }
4
FF 15 301FBC1F        - call dword ptr [hw.qwglDeleteContext+3C] ; { ->OPENGL32.glVertex3f }
5
FF 15 D417BC1F        - call dword ptr [hw.dll+A917D4] ; { ->OPENGL32.glEnd }

이는 glBegin() 과 glEnd() 사이에서 정점 정보를 직접 전달하는 전형적인 Immediate Mode 렌더링 구조입니다.

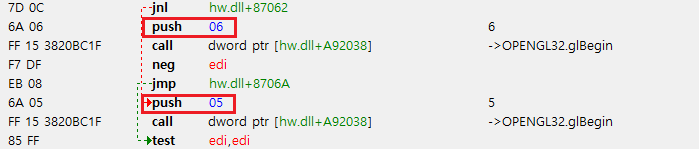

동일한 렌더링 루틴 내부에서 GL_TRIANGLE_STRIP(0x05) 과 GL_TRIANGLE_FAN(0x06) 이 함께 사용되는 것을
확인할 수 있었습니다.

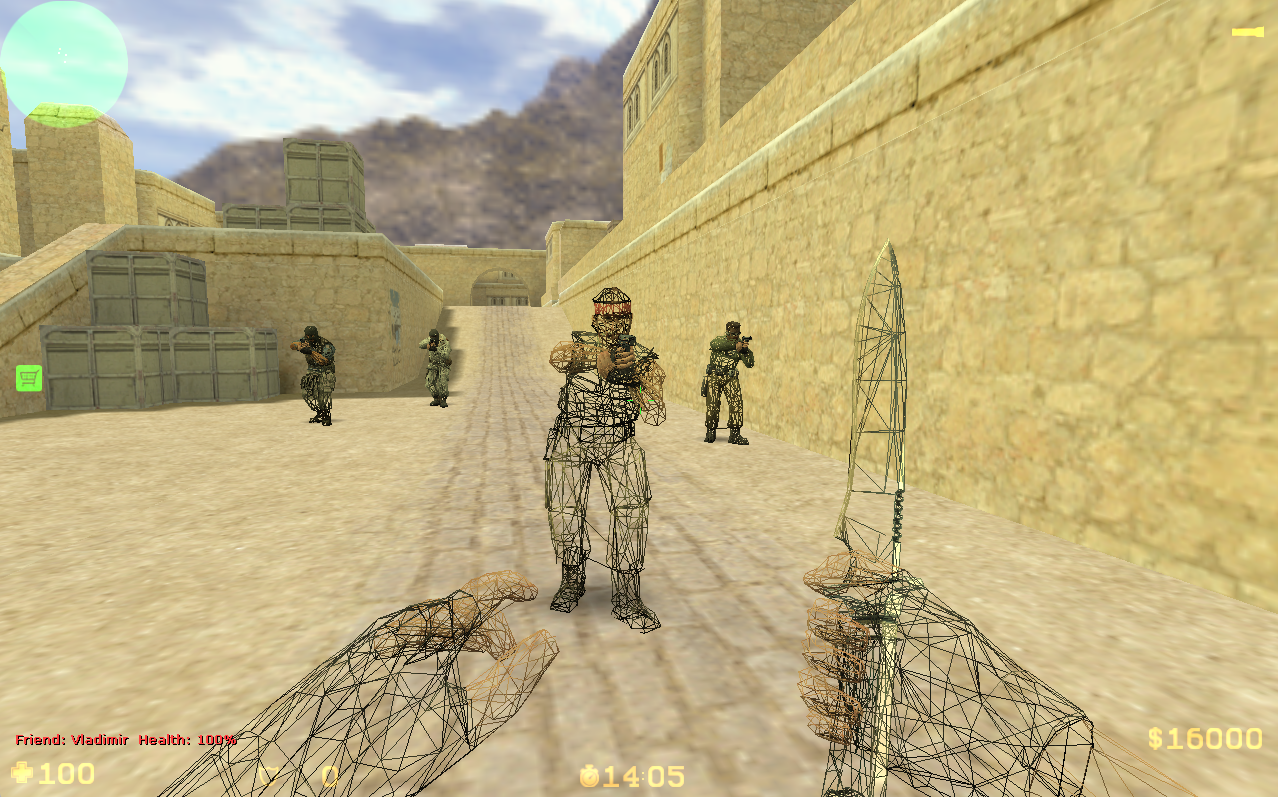

플레이어 모델 렌더링 과정에서 여러 Primitive 조합으로 구성되어 렌더링되고 있음을

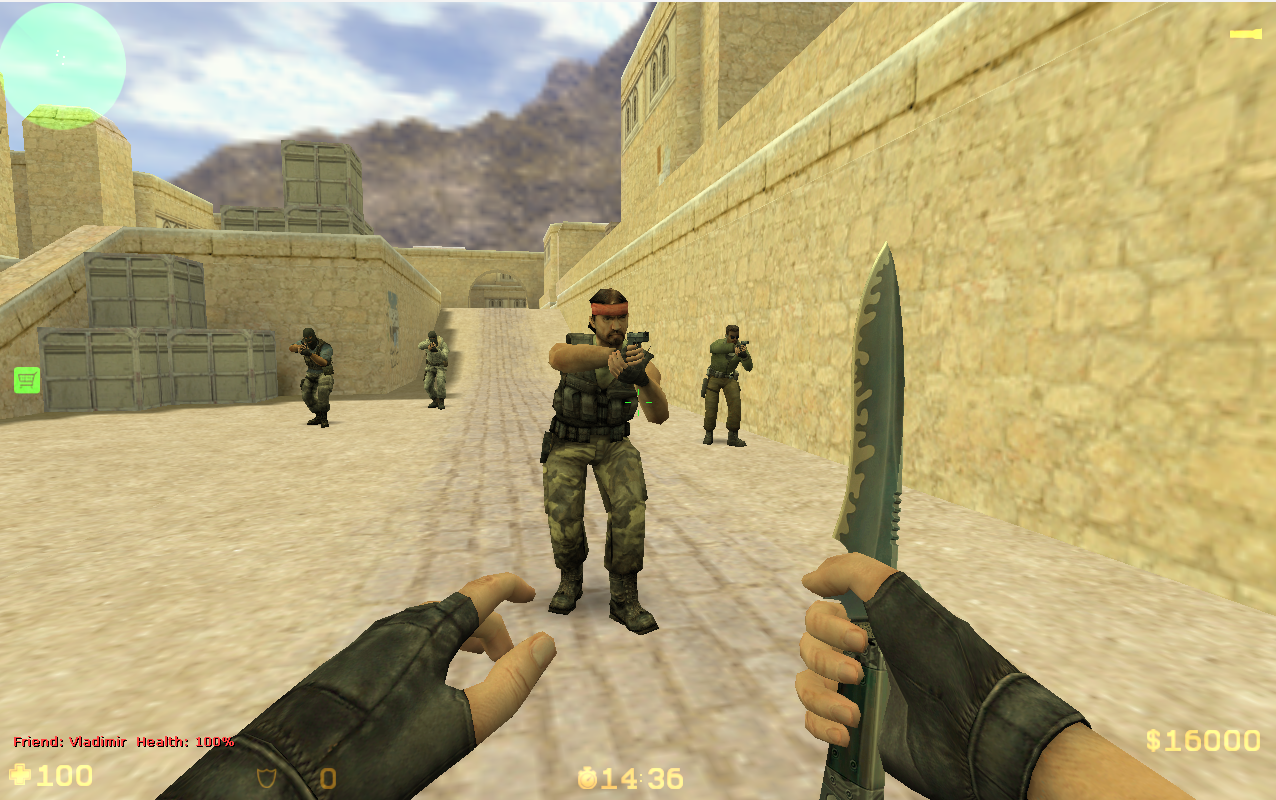

확인할 수 있었고 각 Primitive Type 인자를 GL_LINE_STRIP(0x02) 으로 패치하여 확인한 결과
모두 플레이어 모델 렌더링에 관여하고 있음을 확인할 수 있었습니다.

이를 통해 플레이어 모델이 렌더링 되는 경로를 식별하였으므로 해당 렌더링 함수를 후킹하여 깊이 테스트를 비활성화 해보겠습니다.

STEP - 4 캐릭터 렌더링 함수 후킹#

OpenGL의 깊이 테스트는 전역 상태로 관리되기 때문에, 단순히 GL_DEPTH_TEST를 비활성화 할 경우
다른 렌더링 물체에도 영향을 주게 되기 때문에 그 부분을 주의해야 합니다.

따라서 플레이어 모델이 렌더링 되는 시점에만 깊이 테스트를 비활성화하고
렌더링이 종료된 이후에는 원래 상태로 복원하는 방식으로 구현했습니다.

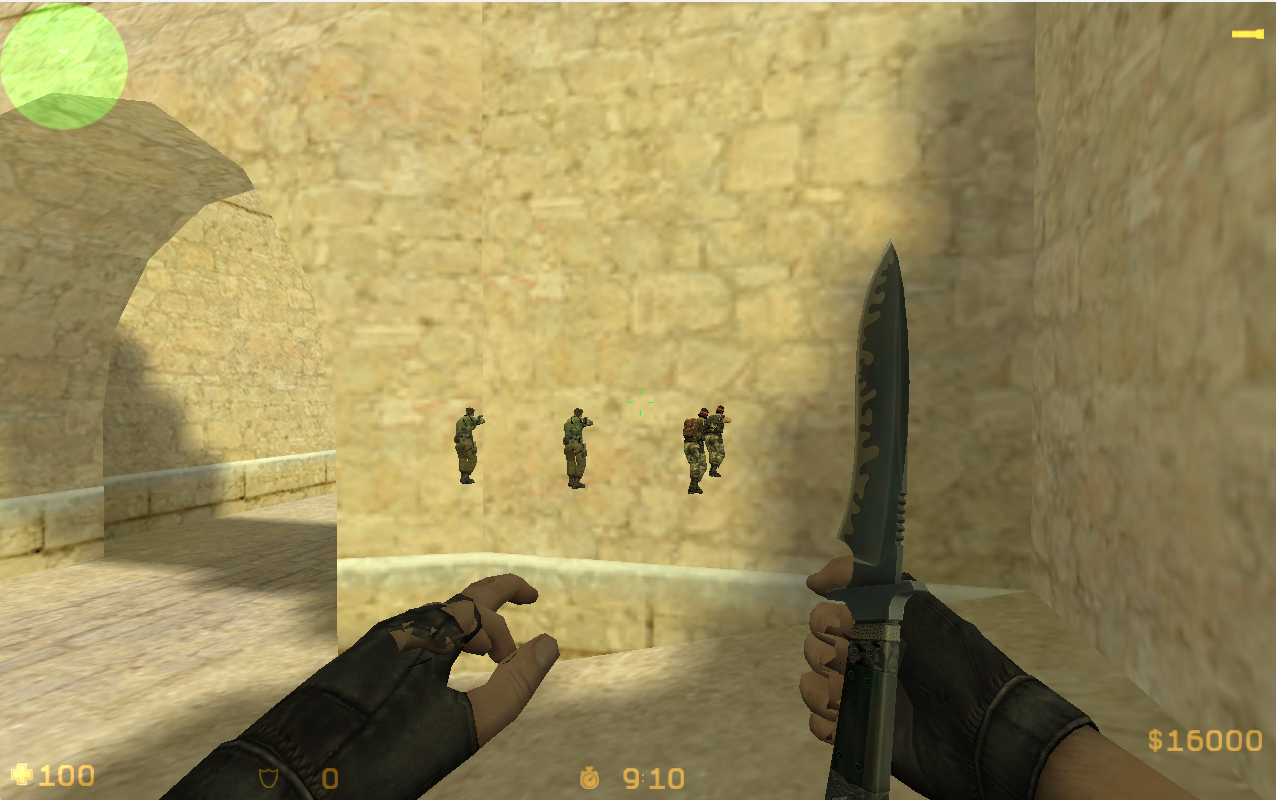

아래와 같이 플레이어 모델이 렌더링 되는 구간에만 깊이 테스트를 비활성화하여
벽이나 장애물 뒤에 위치하더라도 정상적으로 표시되는 것을 확인할 수 있습니다.

이로써 핵심은 특정 렌더링 구간에서 OpenGL 상태를 조작하는 것이라는 걸 알수 있게되고
동일한 기법을 응용하게 되면 단순한 월핵 뿐만이 아니라 다양한 시각적 효과를 구현할 수 있게 됩니다.

STEP - 5 응용하기#

지금까지 구현한 방식은 단순히 월핵을 구현한 예제에 불과합니다.
실제로는 렌더링 파이프라인의 상태를 제어할 수 있기 때문에 다양한 형태로 응용이 가능합니다.

대표적으로는 벽의 투명도를 조절하는 Glass Wall, 모델의 색상을 변경하는 Chams(형광 월핵),
모델의 구조를 확인할 수 있는 WireFrame 등이 있으며 모두 동일한 원리를 기반으로 구현됩니다.

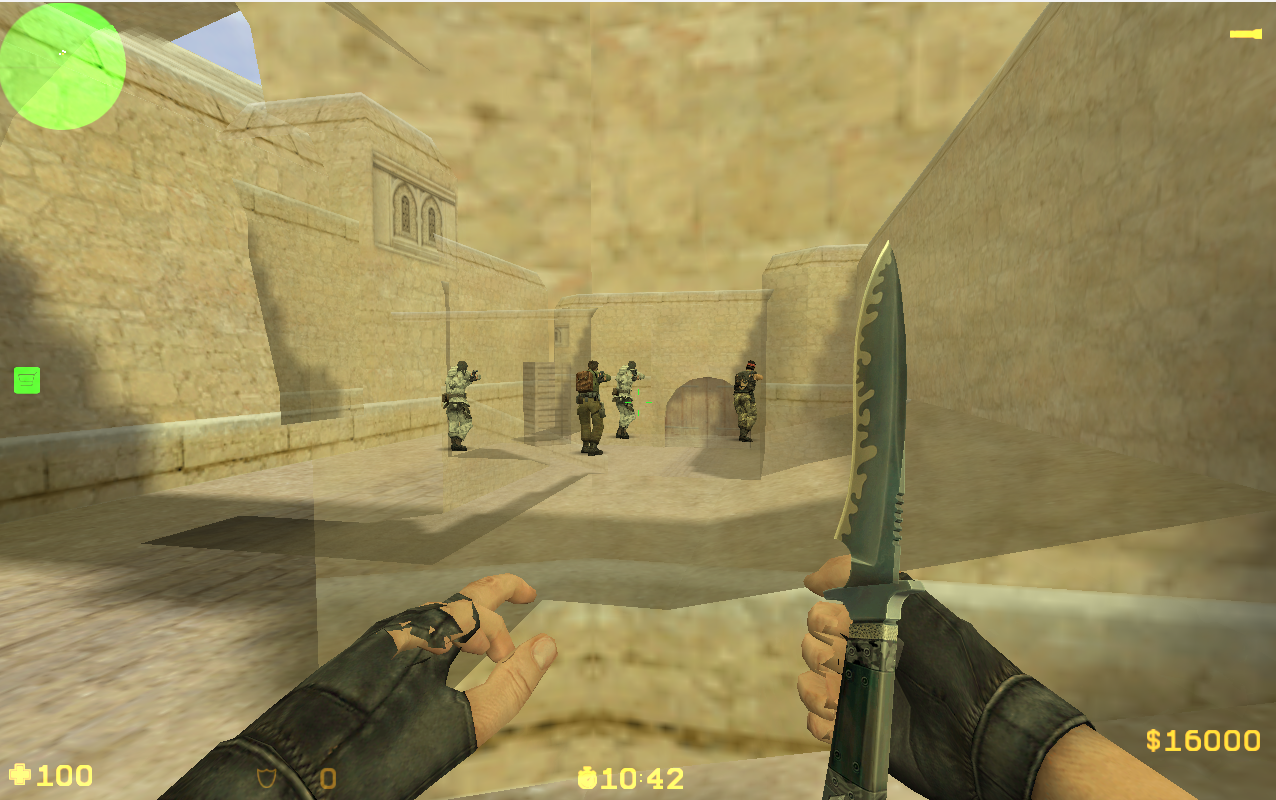

Glass Wall#

간략하게 설명하자면 알파 블렌딩을 이용하여 오브젝트를 반투명하게 렌더링하는 방식입니다.
glBlendFunc()와 GL_BLEND를 통해 블렌딩을 활성화하고 Alpha 값을 조절하여 투명도를 적용할 수 있습니다.

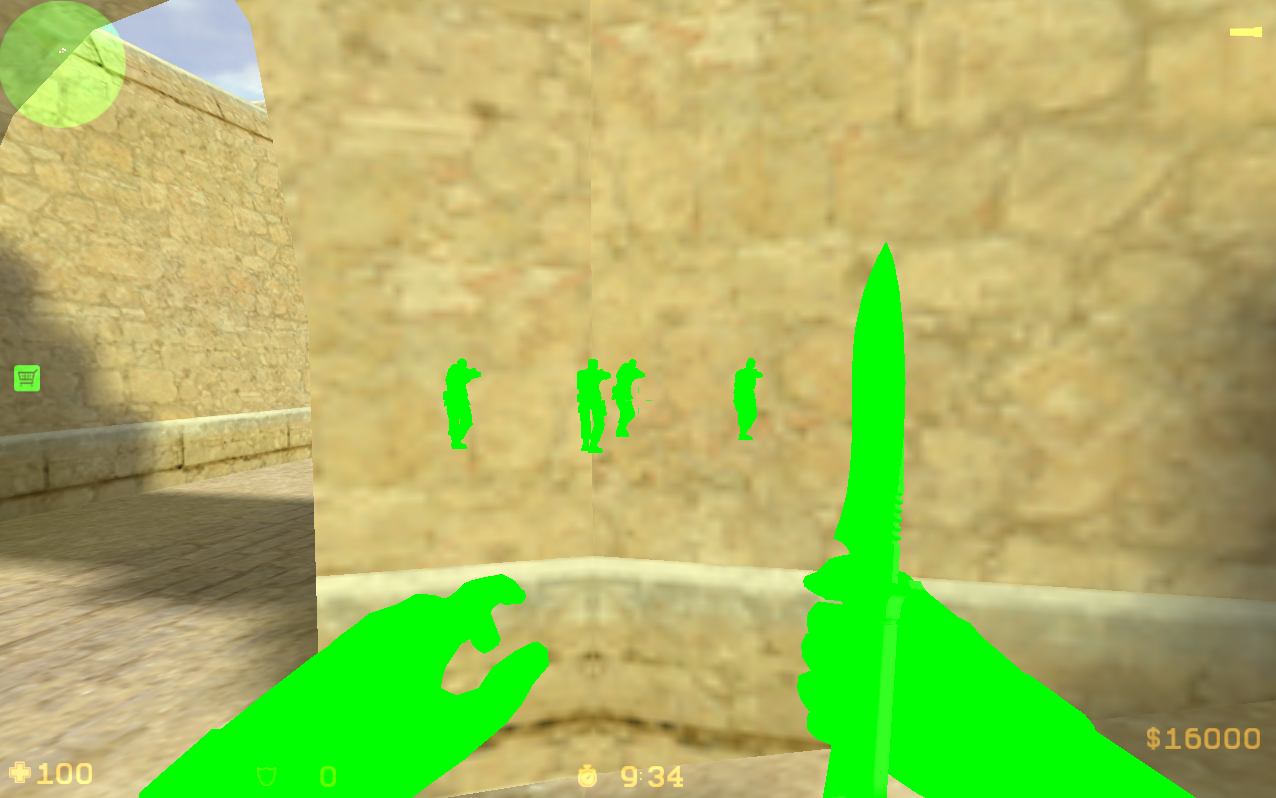

Chams#

참스는 다양한 방식으로 구현할 수 있지만 예제에서는 glColor4f()의 색상 값을 패치하여 구현하였습니다.

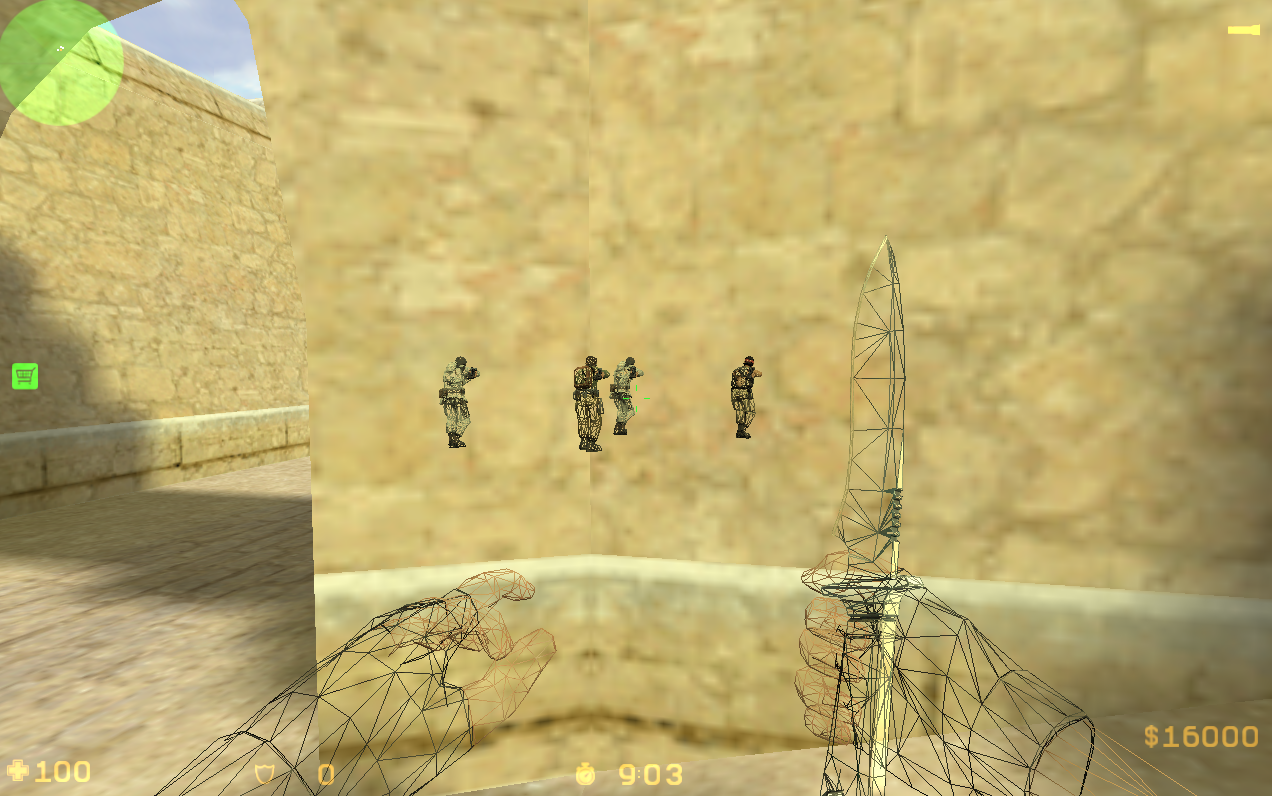

WireFrame#

glPolygonMode() 는 폴리곤의 렌더링 방식을 결정하는 함수입니다.
기본적으로 GL_FILL 상태로 설정되어 있어 폴리곤 내부까지 채워 렌더링하지만
GL_LINE으로 변경할 경우 폴리곤의 외곽선만 렌더링 됩니다.

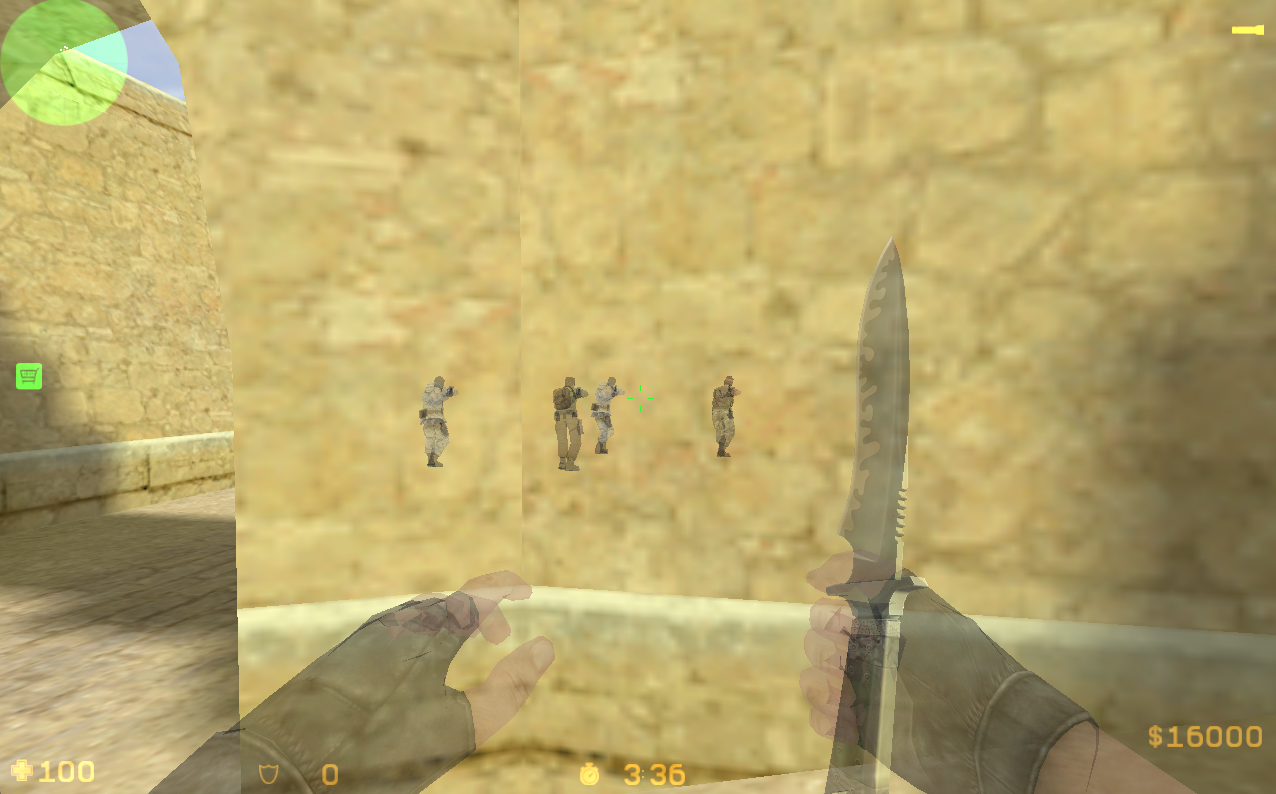

Translucent#

동일한 원리를 응용하면 모델의 투명도를 조절하는 반투명 월핵 역시 구현할 수 있습니다.

---
